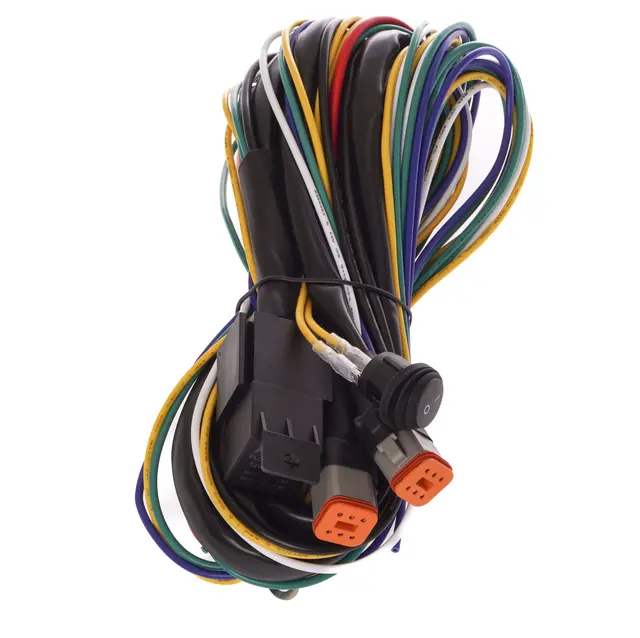

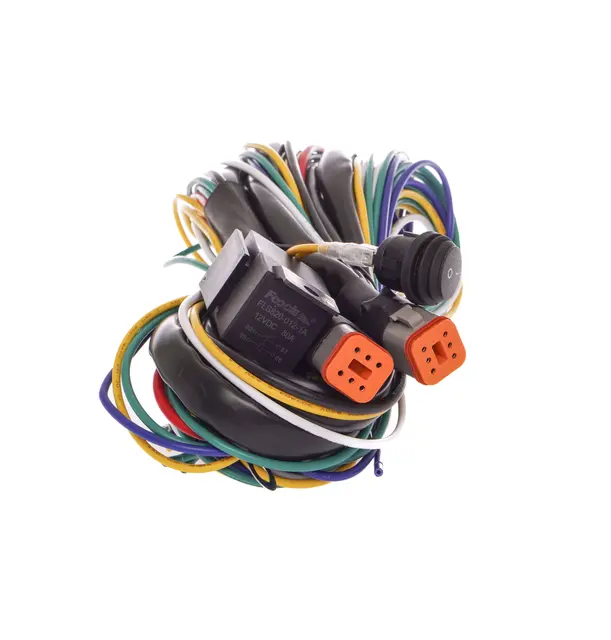

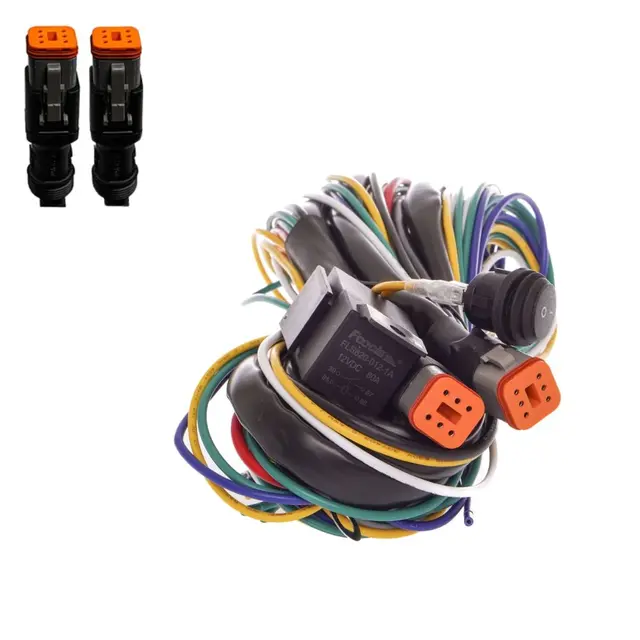

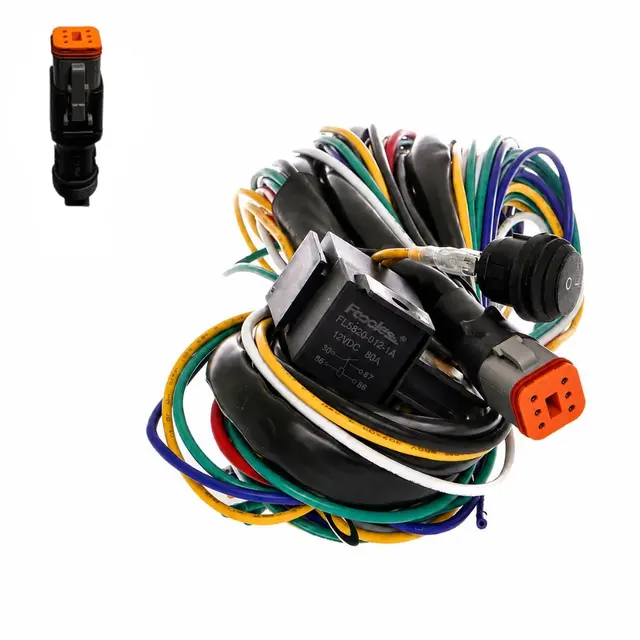

Relê og kabelsett til LEDbar og ekstralys med 1 til 3stk 6pin DT kontakter med "plug and play" løsning for XBB.
Dette kabelsettet er tilrettelagt for å brukes sammen med XBB canbus styrestrømrele. Dette gjør det enda enklere å koble opp ekstralysene hjemme i garasjen.
Lumary leverer forskjellige kabelsett tilpasset den kontakttypen og antall kontakter du har behoc for. Dette kabelsettet har DT6 kontakt med 6 pin. Det er løse ledninger til hvitt og oransje parklys, og to løse kabler til oppkobling og styring av varsellsy.
Oppkobling uten XBB (med standard medfølgende 80A rele)
Grønn kabel 1: Kobles til posisjonslysets strømkilde
Grønn kabel 2: Kobles til gul eller hvit kabel til posisjonslys på lampen
Gul kabel: Til styrestrøm på bilens fjernlys
Sort kabel til batteriets - pol
Rød kabel til batteriets + pol
Oppkobling med XBB
Ta bort releet som følger med og erstatt dette med XBB releet som kjøpes utenom.
Grønn kabel 1 Ikke i bruk og tas bort.
Grønn kabel 2 til hvit eller gul ledning mot DT6 kontakten (velg farge på parklysene)
Gul kabel - Ikke i bruk og tas bort
Sort kabel til batteriets - pol
Rød kabel til batteriets + pol
Når du kobler opp elektriske komponeneter så husk at alle koblingspunkter og kontakter er et potensialt svakt punkt og kan forårsake varmgang og defekt tilkoblet utstyr.
