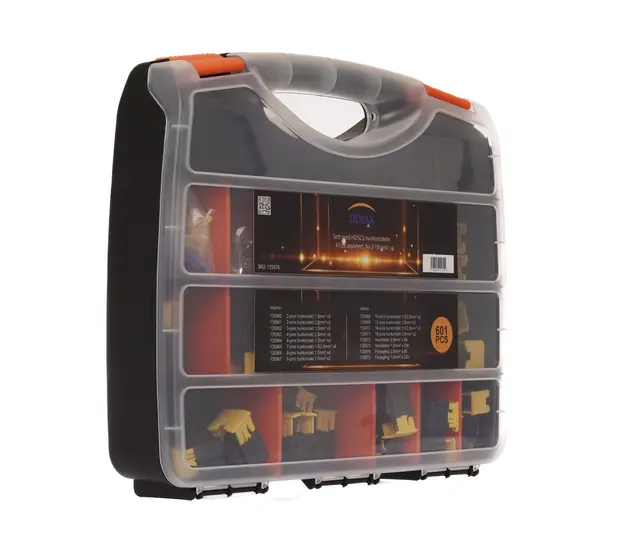

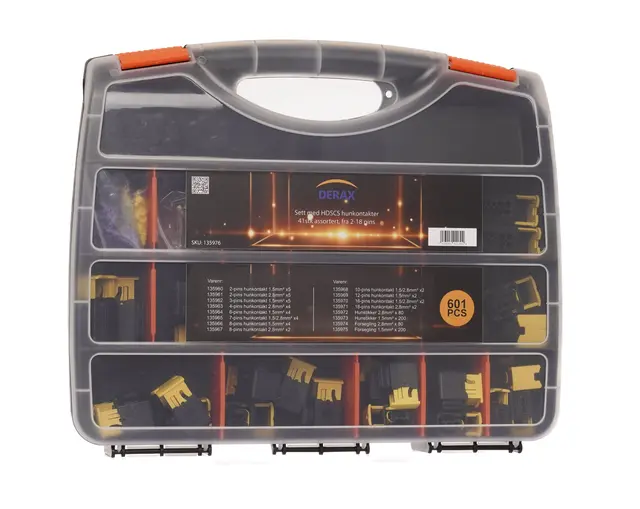

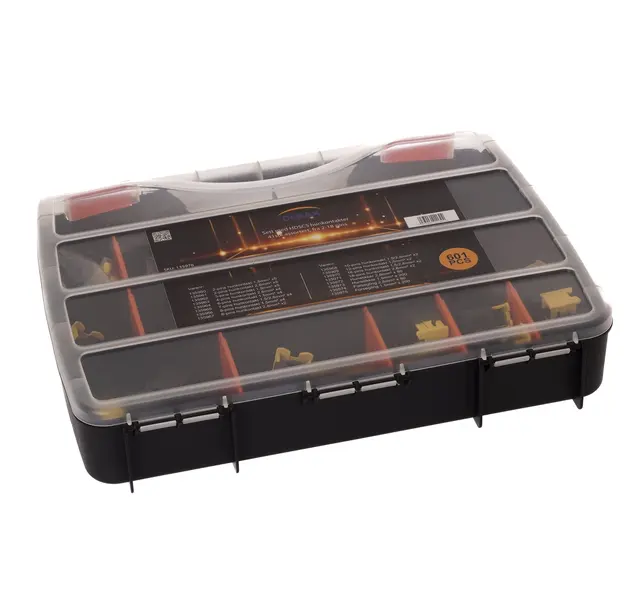

HDSCS Handy Box – Connector Kit (41 kontakter + 280 tetninger/terminaler)
Komplett felt- og verkstedsett for HDSCS MCP 1.5/2.8. A510594-00 samler de mest brukte female-husene på tvers av 2–18 pinner, samt tilhørende tetninger og female-terminaler. Praktisk for feilsøking, retrofit og raske reparasjoner i tøffe kjøretøy- og industrimiljøer.

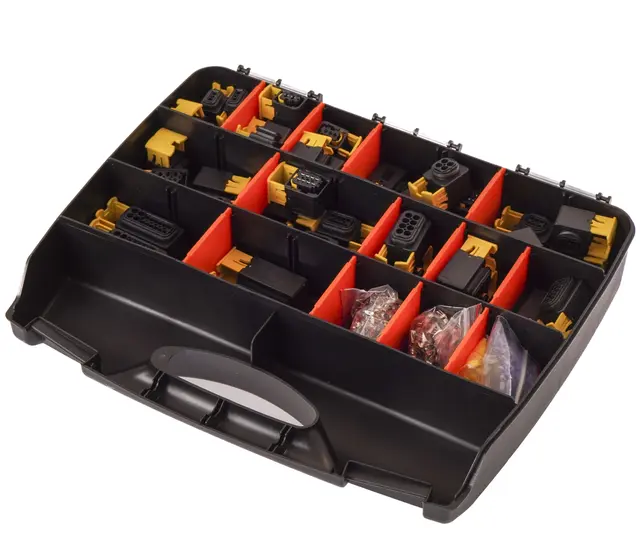

Dette får du
- 41 stk HDSCS female-kontakter:
- 2PIN MCP 2.8: 5 stk (TE 1-1418483-1)
- 2PIN MCP 1.5: 5 stk (TE 1-1418448-2)
- 3PIN MCP 1.5: 5 stk (TE 1-1418448-1)
- 4PIN MCP 2.8: 4 stk (TE 1-1418390-1)
- 6PIN MCP 1.5: 4 stk (TE 1-1418469-1)
- 7PIN MCP 1.5/2.8: 4 stk – 1.5×4 + 2.8×3 (TE 1-1418480-1)
- 8PIN MCP 2.8: 2 stk (TE 1-1670894-1)
- 8PIN MCP 1.5: 4 stk (TE 1-1418479-1)
- 10PIN MCP 1.5/2.8: 2 stk – 1.5×6 + 2.8×4 (TE 1-1564514-1)
- 12PIN MCP 1.5: 2 stk (TE 1-1670901-1)
- 16PIN MCP 1.5/2.8: 2 stk – 1.5×12 + 2.8×4 (TE 1-1564337-1)
- 18PIN MCP 1.5: 2 stk (TE 1-1563759-1)
- Forbruksmateriell (280 deler totalt):
- Seals MCP 2.8: 1 pose × 80 stk (gul)
- Seals MCP 1.5: 1 pose × 200 stk (lilla)
- Female-terminaler MCP 2.8: 1 pose × 80 stk
- Female-terminaler MCP 1.5: 1 pose × 200 stk
Nøkkelfordeler
- Alt-i-ett: bred dekning av pinnekonfigurasjoner fra 2 til 18
- Tett og vibrasjonssikker HDSCS-løsning for krevende miljøer
- Passer MCP 1.5 og 2.8 økosystemet fra TE Connectivity
Spesifikasjoner
- Innhold: 41 kontakt-hus + 280 seals/terminaler (female)
- Koffert/emballasjemål: 380 × 310 × 710 mm (oppgitt i grunnlag)
Tips Suppler kitet med passende han-terminaler og eventuelle bakstykker/sekundærlås der applikasjonen krever det. Crimpeverktøy som dekker MCP 1.5 og 2.8 med tetninger.
