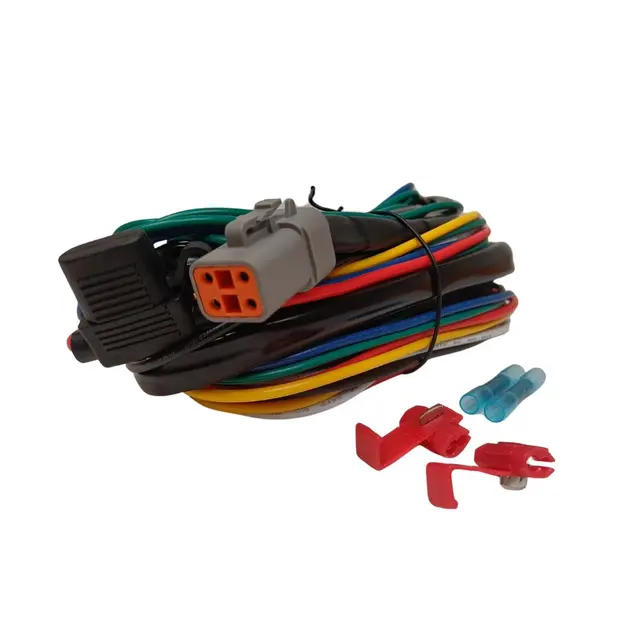

Relê og kabelsett til LEDbar med 1 til 3 stk 4pin DTP/ATP kontakter med "plug and play" løsning.
Dette kabelsettet er tilrettelagt for å brukes sammen med XBB canbus styrestrømrele. Dette gjør det enda enklere å koble opp ekstralysene selv i garasjen.
Lumary leverer forskjellige kabelsett tilpasset den kontakttypen og antall kontakter du har behoc for. Dette kabelsettet har DT4 kontakt med 4 pin. Der pin 1 og 2 er + og - pin 3 og 4 er til hvitt eller oransje parklys.

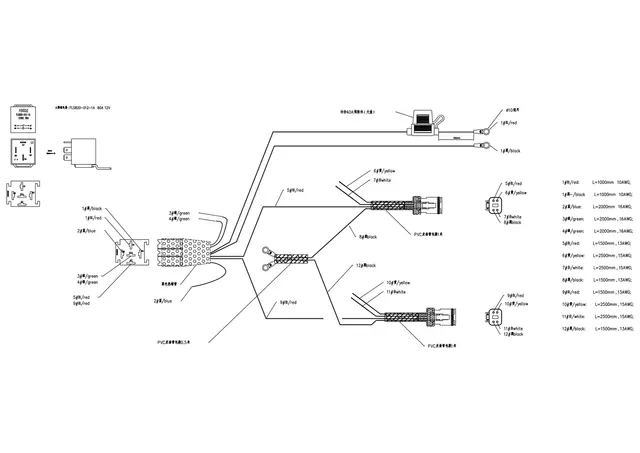

Oppkobling uten XBB (med standard medfølgende 80A rele)
Grønn kabel 1 ikke i bruk og tas bort.
Grønn kabel 2 ikke i bruk og tas bort.
Blå kabel - Til styrestrøm på bilens fjernlys
Sort kabel til batteriets - pol
Rød kabel til batteriets + pol
Oppkobling med XBB
Ta bort releet som følger med og erstatt dette med XBB releet som kjøpes utenom.
Grønn kabel 1 Ikke i bruk og tas bort.
Grønn kabel 2 til hvit eller gul ledning mot DT4 kontakten (velg farge på parklysene)
Blå kabel - Ikke i bruk og tas bort
Sort kabel til batteriets - pol
Rød kabel til batteriets + pol
Når du kobler opp elektriske komponeneter så husk at alle koblingspunkter og kontakter er et potensialt svakt punkt og kan forårsake varmgang og defekt tilkoblet utstyr.
Visste du at maks belastning er som følger pr kontakttype:
-
DTP/ATP kontakt max 25A
-
AMP Superseal kontakt max 14 A
-
Deutsch (DT) kontakt max 13A
